Ở phần trước chúng ta đã tìm hiểu cách lắp đặt bể bơi di động như thế nào và trong phần này VIETPOOLS xin hướng dẫn quý khách cách lắp đặt hệ thống lọc nước cho bể bơi lắp ghép.

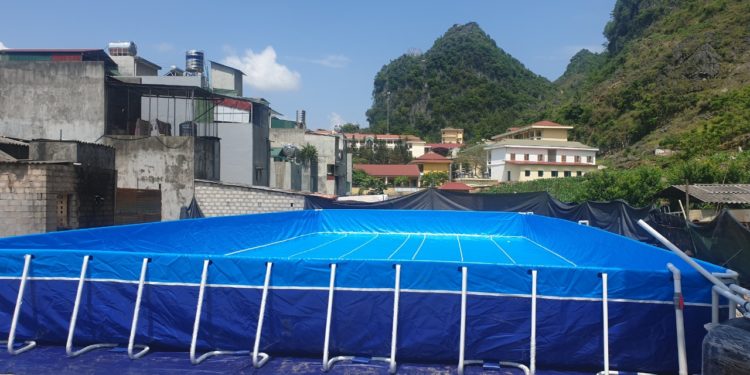

PHẦN 2: LẮP ĐẶT BỂ BƠI DI ĐỘNG (HỆ THỐNG LỌC NƯỚC)
Nội Dung Bài Viết
Các thiết bị cho hệ thống lọc nước:
- Máy bơm tuần hoàn: 1 cái
- Bình lọc nước: 1 cái
- Cát thạch anh: 85-320kg tùy loại bình lọc
- Van 6 chức năng + đồng hồ: 1 cái
- Đường ống vào: Pi 60 (ống tiền phong C2): 2 cây + góc Pi 60: 6 cái + côn 60 về 48: 1 cái
- Đường ống ra: Pi 48 (ống tiền phong C2): 5 cây + góc Pi 48: 8 cái
- Keo PVC (lớn): 4 típ
- Băng keo (Caosu non): 2 cuộn
Cách lắp đặt bể bơi di động (hệ thống lọc nước ):
Bước 1: Đặt bơm và bình lọc
Đặt bể bơi tại một góc bất kỳ góc khuất, gần vị trí xả nước. Đặt ống hút cách đáy bể từ 15 – 20 cm
Lắp trục quay vào tâm quay dưới đáy bình lọc, rồi lấy nilong bịt kín đầu trục quay.
Sau khi đã bịt kín đầu trục quay, tiến hành đổ cát thạch anh vào bình lọc theo tiêu chuẩn bình lọc, lưu ý căn chỉnh cho trục ống vào tim nắp bình.
Đầu nước ra có thể thiết kế tuỳ ý, sao cho thẩm mỹ. Sử dụng góc để định hình vị trí nước lên, tuỳ vào việc mốn để đầu ra ở vị trí nào.
Việc đặt bình lọc nước sẽ ảnh hưởng đến việc cắt ống nước sao cho phù hợp:
Máy bơm nên để trên một tấm phẳng như bê tông hoặc đá, các mặt đất từ 10 – 20 cm,
NGUYÊN TẮC LẮP ỐNG DẪN NƯỚC: Nước từ trong bể đấu nối với đầu vào máy bơm. Đầu ra của máy bơm nối với ống chờ trên bình lọc (PUMP), vị trí ống chờ có chữ RETURN đấu nước sạch xả về đầu kia của bể, xả nước vào bể. Lỗ chờ còn lại có chữ WASTER là lỗ xả cặn của bình lọc, ta đấu nối để nước chảy ra vị trí xả hợp lý.
Bước 2: Vận hành hệ thống lọc nước
Khi vận hành bình lọc ta cần chú ý tới van điều khiển và đồng hồ.
CÁCH VẬN HÀNH TAY VAN 6 CHỨC NĂNG:
- Filter: Van ở chế độ lọc bình thường và hút bẩn ở trong bể bơi, nước đi từ trên xuống (trong bình lọc) qua tầng cát lọc.
- Backwash: Là chế độ làm sạch bộ lọc bằng cách đảo ngược dòng chảy qua tầng cát từ dưới lên (thường sử dụng sau khi hút vệ sinh và rửa bình lọc). Nước ở chế độ này được thải bỏ.
- Rinse: Là chế độ làm sạch bộ lọc bằng cách đảo ngược dòng chảy qua tầng cát từ trên xuống dưới ( thường sử dụng sau khi hút vệ sinh và rửa bình lọc). Nước ở chế độ này được thải bỏ.
- Waste: Là chế độ làm việc không qua bình lọc mà chỉ qua tay van xả thẳng nước ra ngoài.
- Recirculate: Là chế độ làm việc không qua bình lọc mà chỉ qua tay van tuần hoàn nước lại bể bơi.
- Close: Đây là chế độ đóng tay van chỉ dùng khi sửa chữa các van trong hệ thống đường ống.
Lưu ý: Mỗi khi chuyển chế độ tay van bình lọc thì phải tắt máy mới được chuyển van để tránh áp lực nước sẽ làm hỏng tay van. Khi dừng máy phải khóa tất cả các van và đưa van bình lọc về chế độ close.
VẬN HÀNH HỆ THỐNG ĐƯỜNG ỐNG:
- Chế độ lọc:
– Mở van hút đáy và van hút bể cân bằng
– Mở van trả nước.
– Đóng van hút vệ sinh.
– Để van bình lọc ở chế độ
- Chế độ hút vệ sinh:
– Mở van hút vệ sinh.
– Đóng van hút đáy và van hút bể cân bằng.
– Để van bình lọc ở chế độ Waste nếu muốn bỏ nước hút vệ sinh đi.
– Để van bình lọc ở chế độ Filter nếu muốn lọc lại nước bẩn.
Chú ý: Nếu xử dụng hóa chất Cuso4 hoặc PAC thì nên bỏ nước đi vì cát lọc không thể giữ lại được và nói sẽ quay lại bể làm đục bể.
- Chế độ massage:
– Mở van hút và van đẩy massage.
– Mở máy khí rồi đến mở máy massage để sử dụng hệ thống massage.
Lưu ý: Khi vận hành massage thì bật máy khí trước khi bật máy massage để tránh trường hợp nước tràn vào máy khí làm hư hỏng máy khí.
- Chế độ thay nước bể:
– Mở van hút đáy
– Đóng van hút bể cân bằng và van hút vệ sinh.
– Van bình lọc để ở chế độ
- Chế độ châm clo:
– Chế độ này làm việc song song với chế độ lọc. Sau khi cho clo vào bình châm hóa chất thì mở hai van châm hóa chất để hóa chất sẽ theo đường trả nước lên bể.
- Chế độ rửa cát bình lọc:
– Thường làm tuần 1 lần khi đồng hồ áp lớn hơn 2/3 vạch xanh.
– Thao tác:
+ Mở van hút đáy.
+ Đóng van hút vệ sinh và bể cân bằng.
+ Van bình lọc để ở chế độ Backwash nhìn vào ống kính ở đường xả thải khi nào nước sạch thì thôi è sau đó tắt máy và chuyển van bình lọc sang chế độ Rinse khoảng 3 – 5 phút để rửa xuôi sạch đường ống.
+ Sau khi làm hết thao tác rửa ngược rửa xuôi thì quay lại lọc.
CÁCH VẬN HÀNH TAY VAN BÌNH LỌC VAN BƯỚM
| STT | CHỨC NĂNG | V1 | V2 | V3 | V4 | V5 |
| 1 | LỌC | MỞ | ĐÓNG | ĐÓNG | MỞ | ĐÓNG |
| 2 | RỬA NGƯỢC | ĐÓNG | MỞ | MỞ | ĐÓNG | ĐÓNG |
| 3 | RỬA XUÔI | MỞ | ĐÓNG | ĐÓNG | ĐÓNG | MỞ |
| 4 | TUẦN HOÀN | ĐÓNG | ĐÓNG | MỞ | MỞ | ĐÓNG |
| 5 | ĐÓNG | ĐÓNG | ĐÓNG | ĐÓNG | ĐÓNG | ĐÓNG |
| 6 | XẢ BỎ | MỞ | MỞ | ĐÓNG | ĐÓNG | ĐÓNG |
Lưu ý:
- Mỗi khi chuyển chế độ tay van bình lọc thì phải tắt máy mới được chuyển van để tránh áp lực nước sẽ làm hỏng tay van.
- Khi dừng máy phải khóa tất cả các van lại để phòng máy được an toàn.
